不锈钢表面 QPQ 处理（Quench-Polish-Quench，即淬火 - 抛光 - 淬火）是一种复合盐浴处理技术，核心通过氮化与氧化复合作用，在不锈钢表面形成高硬度、高耐磨性且兼具防腐性的复合涂层，既弥补了不锈钢自身硬度低、易磨损的短板，又保留其耐蚀基底优势，以下从技术特性、核心应用场景、优势与局限三方面展开分析：
一、QPQ 处理的核心技术特性
涂层结构：形成 “氮化层（ε-Fe3N/γ'-Fe4N）+ 氧化层（Fe3O4）” 复合结构，氮化层厚度通常 5-20μm，硬度可达 HV600-1200，氧化层厚度 0.5-2μm，起到密封防腐作用。
处理温度：全程在 500-580℃低温环境下进行，避免不锈钢高温变形或晶间腐蚀，适配精密构件处理。
兼容性：适配 304、316、201 等主流不锈钢材质，也可用于不锈钢与碳钢复合件，处理后工件尺寸变化极小（≤0.01mm），无需后续精加工。
二、核心应用场景及案例
1. 机械制造与传动领域
适用部件：齿轮、轴承、轴类、丝杆、螺栓等耐磨受力构件。
应用价值：解决不锈钢部件在高速运转、往复摩擦中的磨损问题，延长使用寿命。例如 304 不锈钢齿轮经 QPQ 处理后，耐磨性较未处理件提升 5-10 倍，在纺织机械、印刷设备中替代传统碳钢镀铬件，同时避免镀铬的环保污染问题。
典型场景：精密传动设备的不锈钢传动轴、医疗器械中的关节轴承、自动化设备的线性导轨滑块。
2. 汽车与轨道交通领域
适用部件：汽车发动机气门、喷油嘴、变速箱同步器齿环、轨道交通的制动部件、紧固件。
应用价值：兼顾耐磨、防腐与耐高温需求，适应发动机高温工况或轨道交通户外潮湿环境。例如 316 不锈钢汽车排气系统紧固件，经 QPQ 处理后，耐盐雾腐蚀时间从 200 小时提升至 800 小时以上，同时耐受排气系统 200℃以上高温。
3. 电子与精密仪器领域
适用部件：电子设备外壳、精密仪器的旋钮、连接器、传感器探头。
应用价值：在保持不锈钢外观质感的同时，提升表面硬度（避免刮花）和抗指纹、抗腐蚀能力。例如 304 不锈钢智能仪表外壳，QPQ 处理后表面形成均匀黑色氧化层，既美观又能抵御手部汗液腐蚀，硬度从 HV200 提升至 HV800 以上。
4. 海洋与化工领域
适用部件：海洋设备的紧固件、阀门、化工管道接口、耐腐蚀工装。
应用价值：强化不锈钢的耐氯腐蚀、耐酸碱能力，弥补普通不锈钢在高盐、高腐蚀环境下的局限性。例如 316L 不锈钢海洋平台阀门阀芯，经 QPQ 处理后，耐海水腐蚀时间较未处理件延长 3 倍，且表面光滑减少介质粘附。
三、技术优势与应用局限
1. 核心优势
耐磨防腐双优：硬度远高于不锈钢基材，耐盐雾腐蚀能力可达 500-1500 小时（视材质与处理工艺），优于传统镀铬、镀锌工艺。
低温无变形：处理温度低于不锈钢相变温度，工件无变形、无氢脆风险，适配精密构件。
环保低成本：盐浴配方不含重金属，无废水废气排放，处理周期短（4-8 小时），综合成本低于 PVD 镀膜。

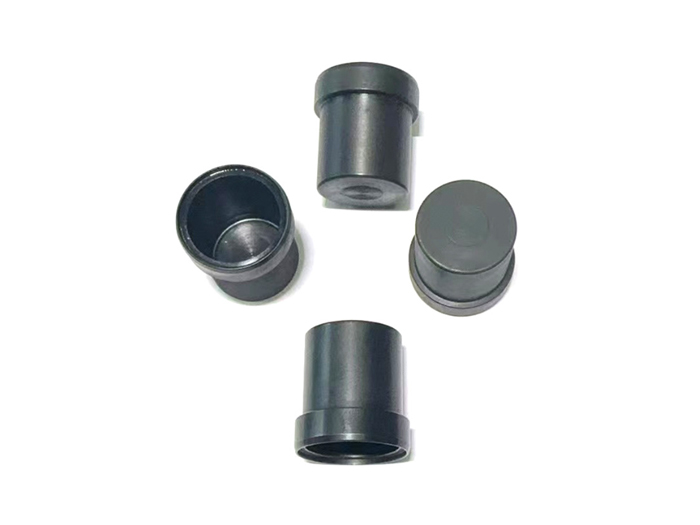

外观一致性好：处理后表面呈现均匀黑色或深灰色，可直接作为成品外观，无需后续涂装。
2. 应用局限
高温稳定性有限：长期处于 600℃以上环境时，氮化层会逐渐失效，不适用于超高温工况。
不适用于重载冲击场景：涂层较薄，抗冲击能力较弱，承受剧烈冲击的部件（如破碎机锤头）需谨慎选用。
表面粗糙度受限：处理后表面粗糙度 Ra≤0.8μm，若需更高精度的镜面效果，需额外增加抛光工序。
四、应用选型建议
优先选场景：需兼顾 “耐磨 + 防腐 + 尺寸精度” 的中轻载构件，尤其适合替代镀铬、发黑等传统工艺的环保升级需求。
避选场景：长期高温（＞600℃）、剧烈冲击或要求镜面高光外观（无需额外抛光）的场景。
工艺适配：304/316 等奥氏体不锈钢需适当延长氮化时间，提升涂层结合力；马氏体不锈钢（如 420）处理后硬度更高，但需控制冷却速度避免开裂。
